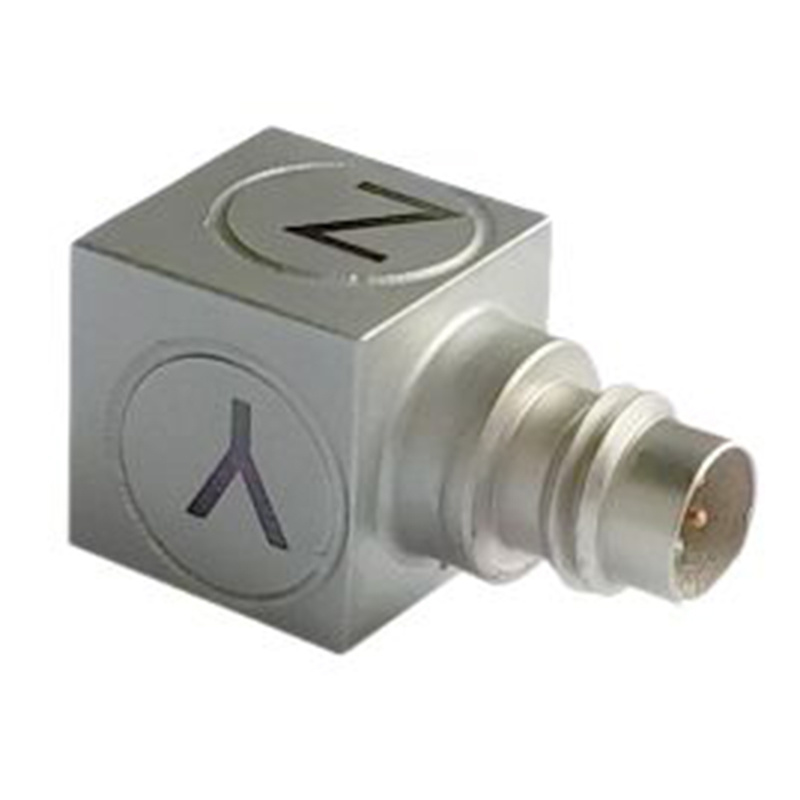

加速度传感器I3-WX系列

性能指标
灵 敏 度： 10 mV/g
量    程： ±500g
频    响： 1-5kHz（10%）
横    向： ≤5%
非 线 性： ≤1%
分 辨 率： 0.001g rms
谐振频率： 30kHz

电器特性
工作电压： +18~28VDC
恒流激励： +2~10mA
偏置电压： 11±1V
输出极性：（X,Y,Z)正极性
电器隔离： 否

物理特性
输出方式：1/4-28四芯插座
安装方式：胶粘
传感元件：陶瓷/剪切
壳体材料：不锈钢
密封方式：激光焊接
尺    寸：10.5*10.5*10.5mm
重    量：7.5g
工作温度：-40~120°

技术指标

特    点：

尺寸小；重量轻,温度范围宽；剪切结构减少环境影响

型号类型：

IEPE

性能指标

灵 敏 度：

100mV/g

量    程：

±50g

频    响：

1-10kHz

横    向：

≤5%

非 线 性：

≤1%

分 辨 率：

0.001g rms

谐振频率：

30kHz

电器特性

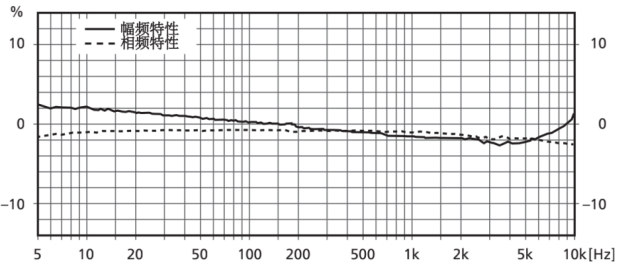

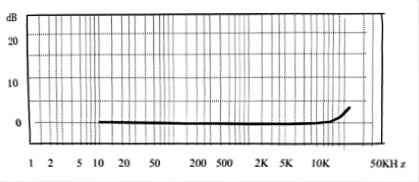

典型频响曲线

工作电压：

＋18～28VDC

恒流激励：

＋2～10mA

偏置电压：

11±1V

输出极性：

（X,Y,负极性）Z、正极性

电器隔离：

否

物理特性

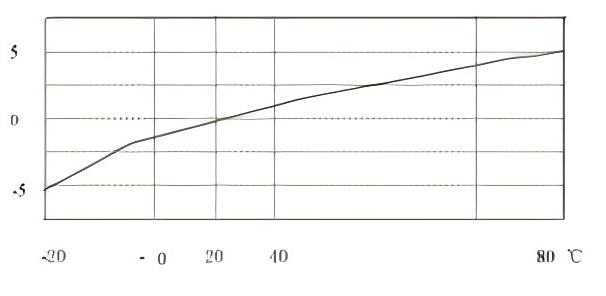

典型温度曲线

输出方式：

1/4-28 四芯插座

安装方式：

胶粘/M3*2

传感元件：

陶瓷/剪切

壳体材料：

不锈钢

密封方式：

激光焊接

尺    寸：

14*14*14mm

重    量：

12g

工作温度：

-40～120°

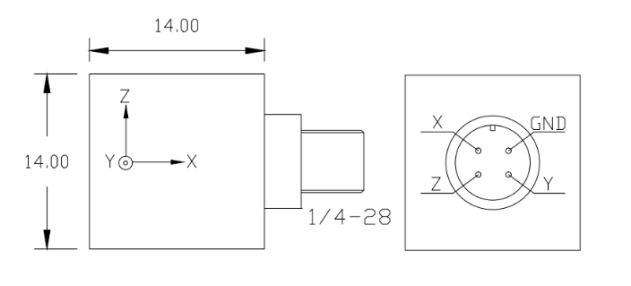

尺 寸 图：

性能指标
灵 敏 度： 500 mV/g
量    程： ±10g
频    响： 0.5-2kHz（10%）
横    向： ≤5%
非 线 性： ≤1%
分 辨 率： 0.0001g rms
谐振频率： 30kHz

电器特性
工作电压： +18~28VDC
恒流激励： +2~10mA
偏置电压： 11±1V
输出极性：（X,Y,Z)正极性
电器隔离： 否

物理特性
输出方式：1/4-28四芯插座
安装方式：M5
传感元件：陶瓷/剪切
壳体材料：不锈钢
密封方式：激光焊接
尺    寸：18*18*18mm
重    量：37g
工作温度：-40~120°
