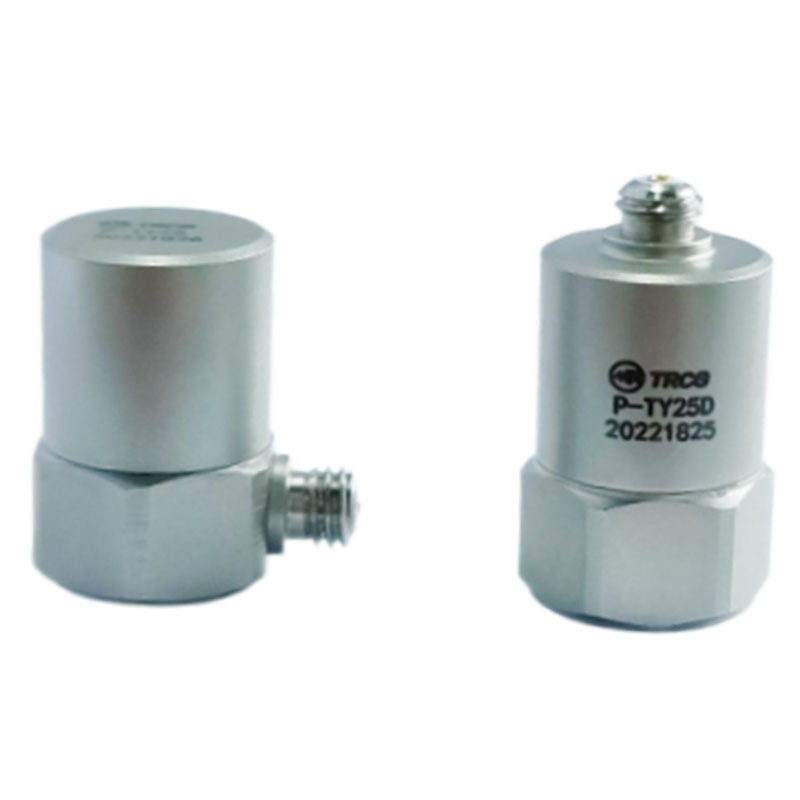

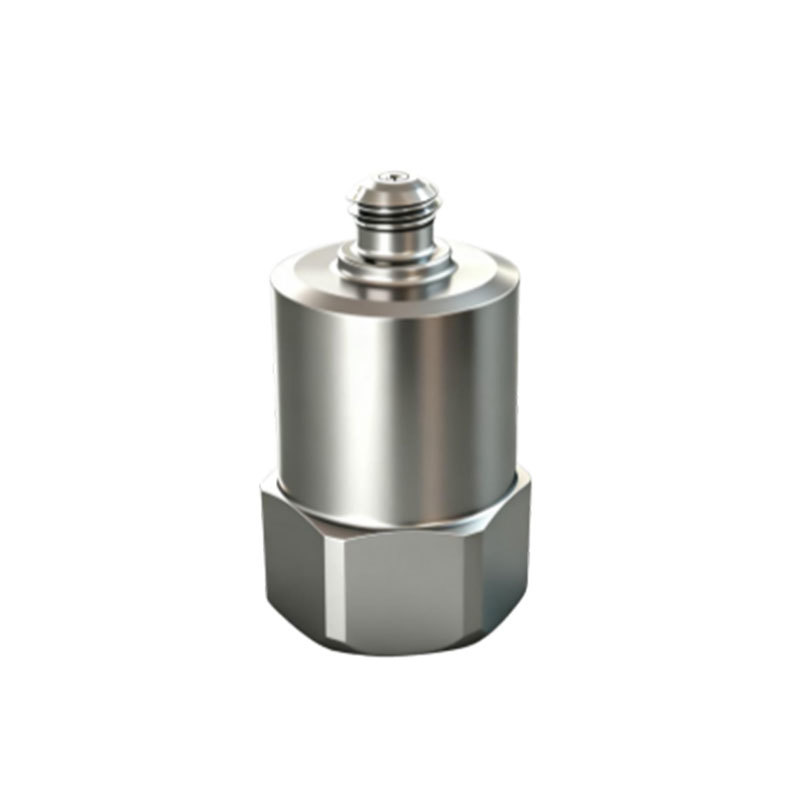

加速度传感器P-TY系列

性能指标
灵 敏 度： 25 pC/g
量    程： ±2000g
频    响： 1-10K
横    向： ≤5%
非 线 性： ≤1%
分 辨 率： NA
谐振频率： 30kHz

电器特性
信号类型：电荷
输出极性：正极性
电器隔离： 否

物理特性
输出方式：M5

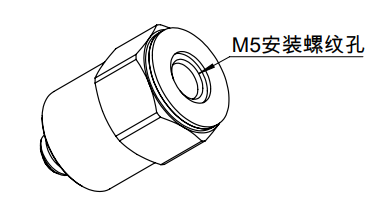

安装方式：M5孔
传感元件：陶瓷/剪切
壳体材料：不锈钢
密封方式：环氧树脂
尺    寸：Φ13*20mm
（+D:Φ13*25mm）
重    量：15g
工作温度：-55~150°

技术指标

特    点：

量程范围较广，能够应对无论是相对较大的加速度变化还是较为微弱的加速度信号的加速度测量任务

型号类型：

PE

性能指标

灵 敏 度：

50pC/g

量    程：

±1000g

频    响：

0.5-6kHz

横    向：

≤5%

非 线 性：

≤1%

分 辨 率：

NA

谐振频率：

30kHz

电器特性

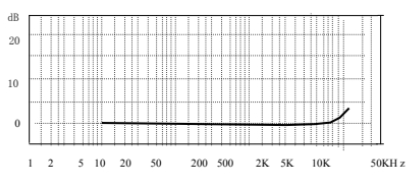

典型频响曲线

信号类型：

电荷

输出极性：

正极性

电器隔离：

否

物理特性

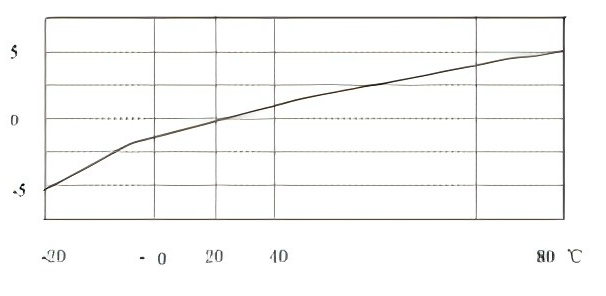

典型温度曲线

输出方式：

M5（可选整体连线）

安装方式：

M5孔

传感元件：

陶瓷/剪切

壳体材料：

不锈钢

密封方式：

环氧树脂

尺    寸：

Φ16*22mm

重    量：

31g

工作温度：

-54~150°C

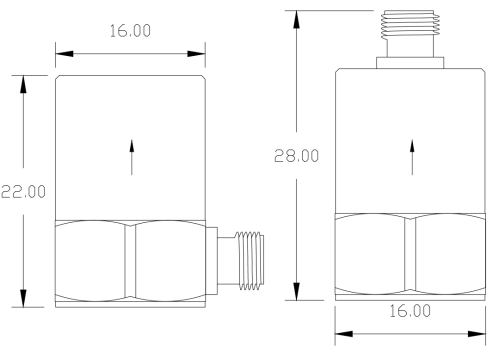

尺 寸 图：

性能指标
灵 敏 度： 200 pC/g
量    程： ±800g
频    响：   0.3-4KHz
横    向： ≤5%
非 线 性： ≤1%
分 辨 率： NA
谐振频率： 30kHz

电器特性
信号类型：电荷
输出极性：正极性
电器隔离： 否

物理特性
输出方式：M5
安装方式：M5孔
传感元件：陶瓷/剪切
壳体材料：不锈钢
密封方式：环氧树脂
尺    寸：Φ16*22mm
重    量：36g
工作温度：-54~150℃

性能指标
灵 敏 度： 500 pC/g
量    程： ±150g
频    响：   0.3-3KHz
横    向： ≤5%
非 线 性： ≤1%
分 辨 率： NA
谐振频率： 30kHz

电器特性
信号类型：电荷
输出极性：正极性
电器隔离： 否

物理特性
输出方式：M5
安装方式：M5孔
传感元件：陶瓷/剪切
壳体材料：不锈钢
密封方式：环氧树脂

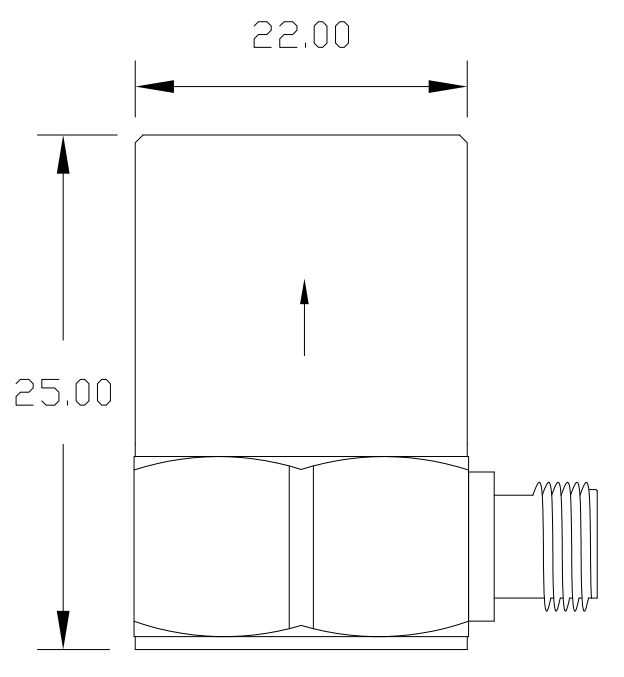

尺    寸：Φ22*25mm
重    量：68g
工作温度：-54~150℃
