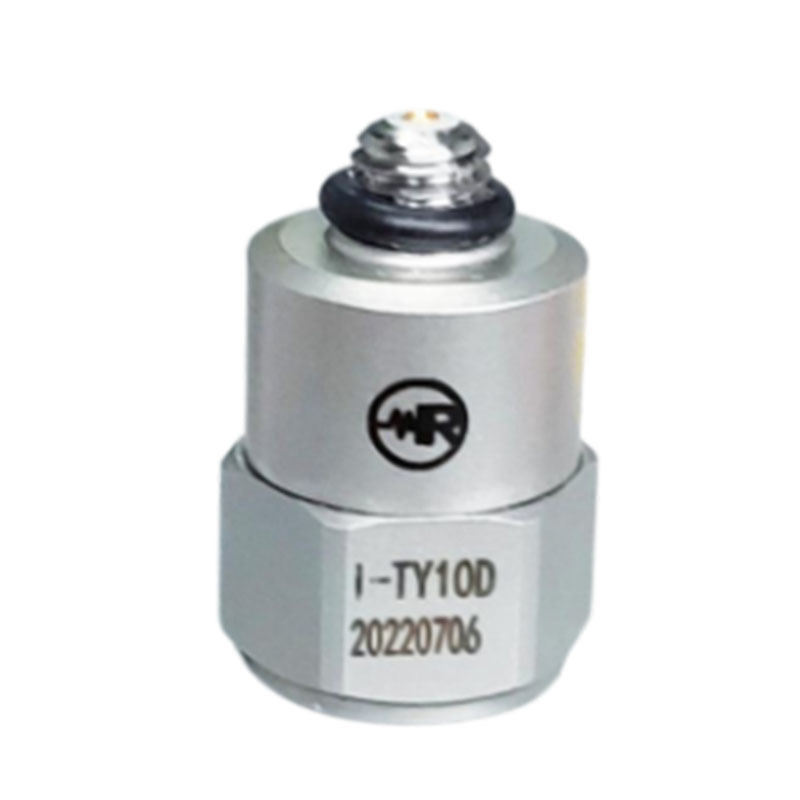

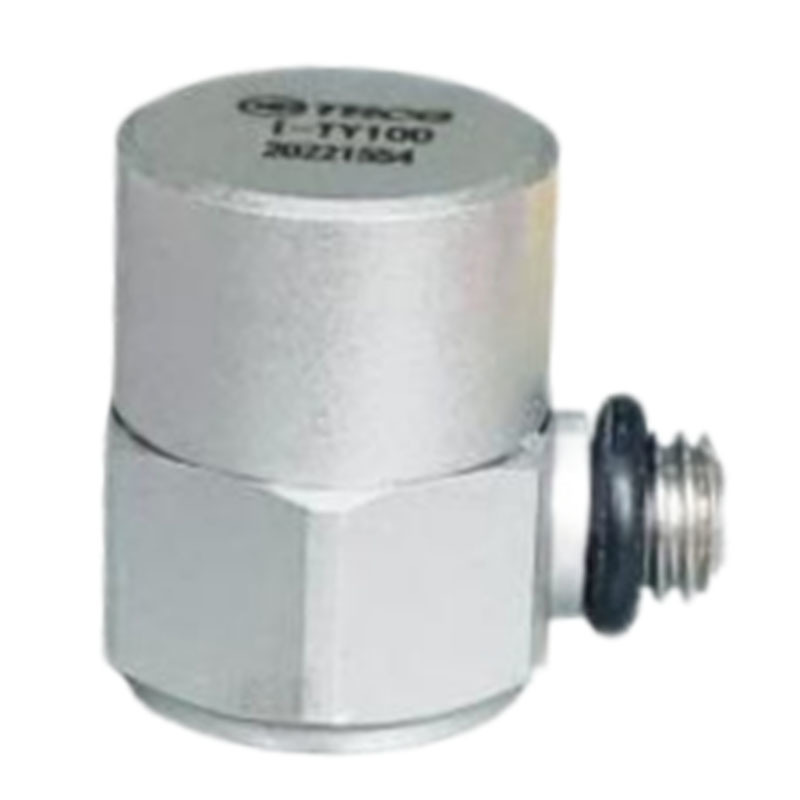

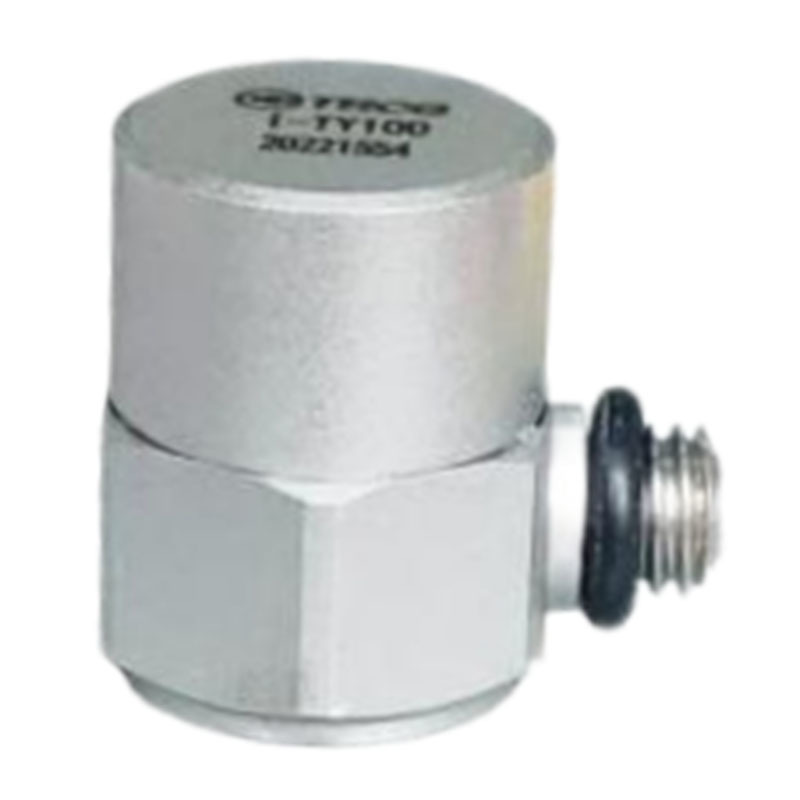

加速度传感器I-TY系列

性能指标
灵 敏 度： 10 mV/g
量    程： ±500g
频    响： 1-12kHz（10%）
横    向： ≤5%
非 线 性： ≤1%
分 辨 率： 0.001g rms
谐振频率： 40kHz

电器特性
工作电压： +18~28VDC
恒流激励： +2~10mA
偏置电压： 11±1V
输出极性： 正极性
电器隔离： 否

物理特性
输出方式：M5
安装方式：M5孔
传感元件：陶瓷/剪切
壳体材料：不锈钢
密封方式：环氧树脂
尺    寸：Φ12*17mm
（+D:Φ12*20.5mm）
重    量：12.5g
工作温度：-40~120°

性能指标
灵 敏 度： 50 mV/g
量    程： ±100g
频    响： 1-12kHz（10%）
横    向： ≤5%
非 线 性： ≤1%
分 辨 率： 0.001g rms
谐振频率： 40kHz

电器特性
工作电压： +18~28VDC
恒流激励： +2~10mA
偏置电压： 11±1V
输出极性： 正极性
电器隔离： 否

物理特性
输出方式：M5
安装方式：M5孔
传感元件：陶瓷/剪切
壳体材料：不锈钢
密封方式：环氧树脂
尺    寸：Φ12*17mm
（+D:Φ12*20.5mm）
重    量：12.5g
工作温度：-40~120°

技术指标

特    点：

内置电路，抗干扰能力强，内置的放大器和电路对压电信号进行处理，使得传感器输出的是低阻抗的电压信号，增强了信号的抗干扰能力，同时也便于信号的传输和处理，能够在复杂电磁环境下稳定工作。

型号类型：

IEPE

性能指标

灵 敏 度：

100mV/g

量    程：

±50g

频    响：

1-12kHz（10%）

横    向：

≤5%

非 线 性：

≤1%

分 辨 率：

0.001g rms

谐振频率：

40kHz

电器特性

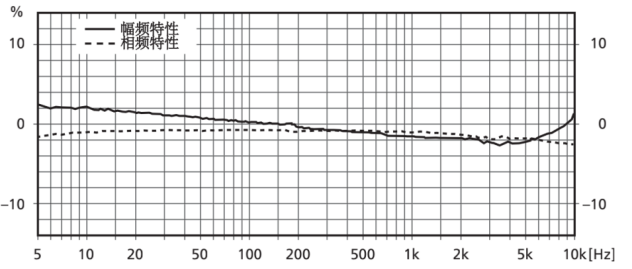

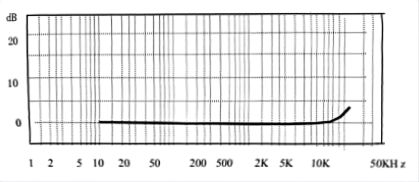

典型频响曲线

工作电压：

+18~28VDC

恒流激励：

+2~10mA

偏置电压：

11±1V

输出极性：

正极性

电器隔离：

否

物理特性

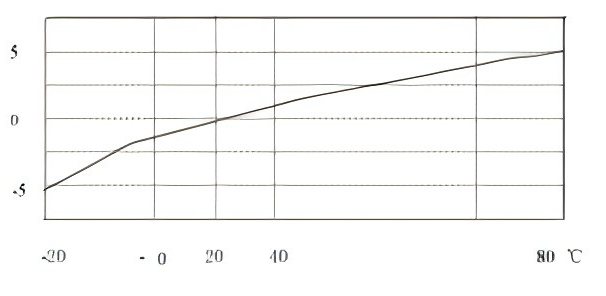

典型温度曲线

输出方式：

M5侧端

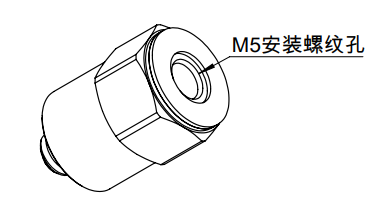

安装方式：

M5孔

传感元件：

陶瓷/剪切

壳体材料：

不锈钢

密封方式：

环氧树脂

尺    寸：

Φ12*17mm

重    量：

13g

工作温度：

-40~120°

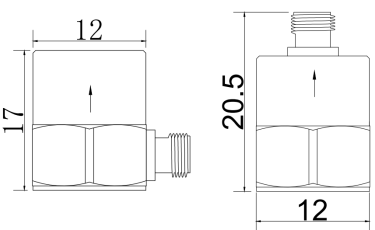

尺 寸 图：

性能指标
灵 敏 度： 500 mV/g
量    程： ±10g
频    响：   0.3-4kHz（10%）
横    向： ≤5%
非 线 性： ≤1%
分 辨 率： 0.0001g rms
谐振频率： 35kHz

电器特性
工作电压： +18~28VDC
恒流激励： +2~10mA
偏置电压： 11±1V
输出极性： 正极性
电器隔离： 否

物理特性
输出方式：M5
安装方式：M5孔
传感元件：陶瓷/剪切
壳体材料：不锈钢
密封方式：环氧树脂

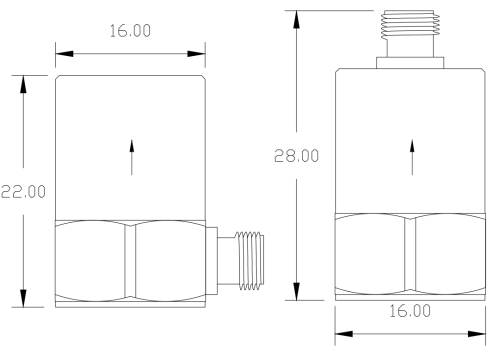

尺    寸：Φ16*22mm（+D:Φ16*28mm）
重    量：28g
工作温度：-40~120°
