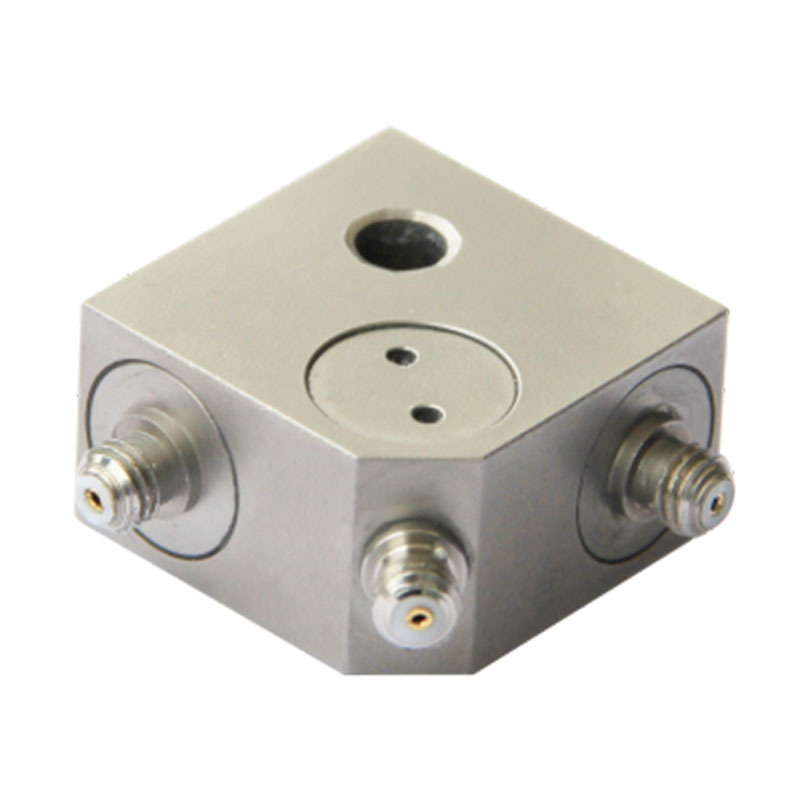

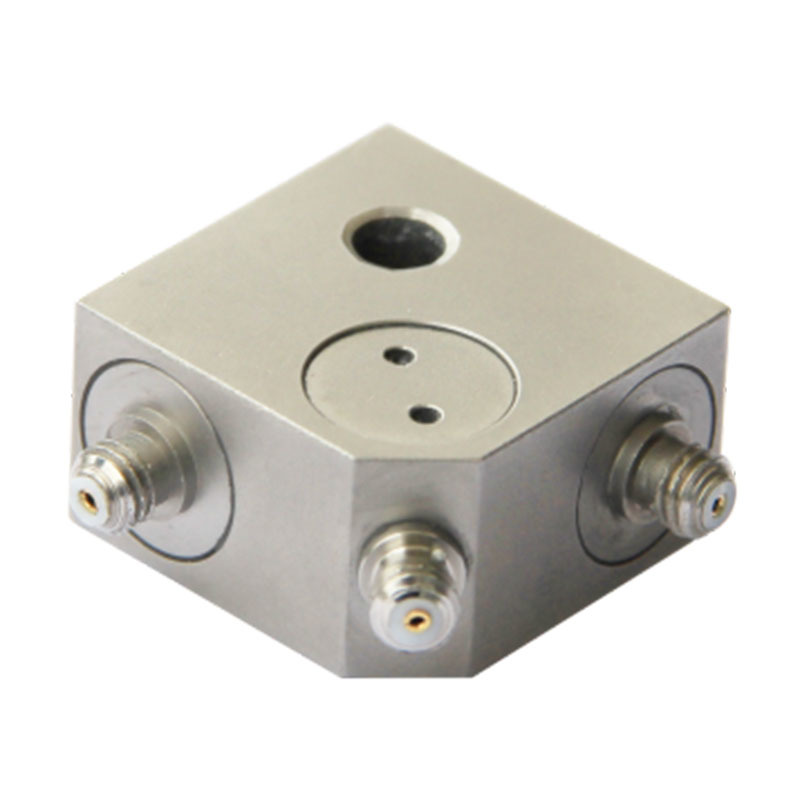

加速度传感器I3-TY系列

微信

新浪微博

QQ空间

豆瓣网

百度贴吧

信号类型：电压（IEPE）
轴向：三轴
产品特点：温度范围宽；剪切结构减少环境影响
结构稳定，可靠性高
产品用途：用于振动冲击试验、振动控制包装试验

类型加速度传感器

规格 I3-TY系列

400-666-0032

立即预定

产品详情

I3-TY10-0811

技术指标

性能指标
灵敏度： 10 mV/g
量程： ±500g
频响： 1-5kHz（10%）
横向： ≤5%
非线性： ≤1%
分辨率： 0.001g rms
谐振频率： 30kHz

电器特性
工作电压： +18~28VDC
恒流激励： +2~10mA
偏置电压： 11±1V
输出极性：（X,Y,Z)正极性
电器隔离：否

物理特性
输出方式：3-M5
安装方式：M5
传感元件：陶瓷/剪切
壳体材料：LC4/不锈钢
密封方式：激光焊接
尺寸：25.4*25.4*25.4
重量：18g/44g
工作温度：-40~120°

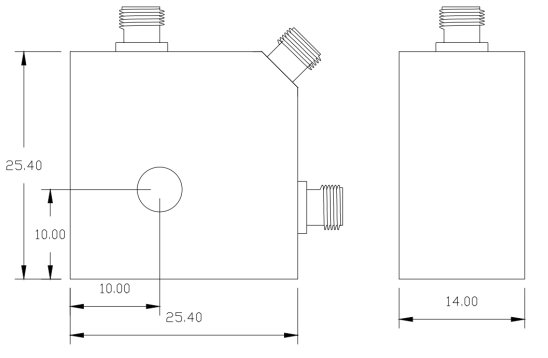

产品尺寸图

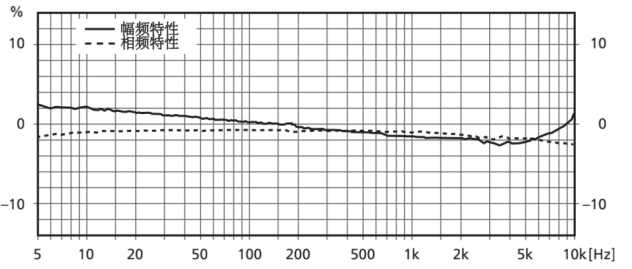

典型频响曲线

I3-TY50-0811

技术指标

性能指标
灵敏度： 50 mV/g
量程： ±100g
频响： 1-5kHz（10%）
横向： ≤5%
非线性： ≤1%
分辨率： 0.001g rms
谐振频率： 30kHz

电器特性
工作电压： +18~28VDC
恒流激励： +2~10mA
偏置电压： 11±1V
输出极性：（X,Y,Z)正极性
电器隔离：否

产品尺寸图

典型频响曲线

I3-TY100-0811

技术指标

性能指标
灵敏度： 100 mV/g
量程： ±50g
频响： 1-5kHz（10%）
横向： ≤5%
非线性： ≤1%
分辨率： 0.001g rms
谐振频率： 30kHz

电器特性
工作电压： +18~28VDC
恒流激励： +2~10mA
偏置电压： 11±1V
输出极性：（X,Y,Z)正极性
电器隔离：否

产品尺寸图

典型频响曲线

附件：
1、传感器包装盒1份 2、传感器合格证1份 3、传感器线缆长度需定制
