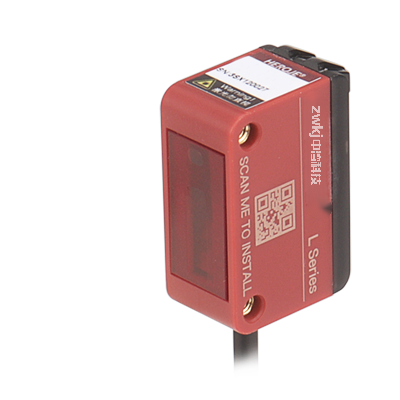

条形光区域型传感器LRL系列
分享
稳定检测不同颜色材质 | 反射型传感器，不受工件表面颜色、材质等影响 | 检测稳定，最小检测物支持1MM的电线，最大检测物可以100MM的PCB | 异形或者复杂几何形态，高低起伏，孔洞等均可支持 | 即使反射率较强的物体（黑色、金属、透明），也可检测 | 扩散反射技术，相较于激光的小光斑更适合检测镂空或表面凹凸的产品 | 自带背景抑制，不惧背景颜色变化，检测距
产品详情
稳定检测不同颜色材质
| 反射型传感器，不受工件表面颜色、材质等影响
| 检测稳定，最小检测物支持1MM的电线，最大检测物可以100MM的PCB
| 异形或者复杂几何形态，高低起伏，孔洞等均可支持
| 即使反射率较强的物体（黑色、金属、透明），也可检测
| 扩散反射技术，相较于激光的小光斑更适合检测镂空或表面凹凸的产品
| 自带背景抑制，不惧背景颜色变化，检测距离不受背景颜色影响
操作简单
| 标定方便，一次按键标背景，一次按键标物体

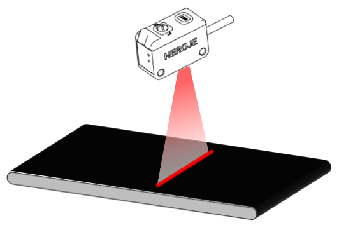

| 可见红色条形光斑, 指示更明确
| 支持标定完背景后，抑制背景颜色
| 倾斜15°安装
| 尺寸紧凑，适用于各种应用和行业。
性能参数 | ||
型号 | LRL100-N-0811 | |
类型 | 背景抑制型传感器 | |
输出 | NPN | |
连接形态 | 2m电缆 | |
检测距离 | 70至200mm，最佳距离：100mm | |
最小检测物 | 1mm细线（设定距离100mm） | |
光斑长度 | 约11cm（高度100mm时，光斑长度随高度提升而变长） | |
采样频率 | 128hz | |
光源 | 类型 | 红光 |
类型 | LED | |
功能 | 指示灯 | 三色指示灯 |
电气参数 | |
电源电压 | 10-30VDC |
消耗功率 | 450mW以下（24V时在18mA以下、12V时在34mA以下） |
控制输出 | NPN集电极开路 |
保护电路 | 电源逆接保护、输出过电流保护、输出电涌保护、输出逆接保护 |
输出动作 | 入光时ON/遮光时ON的切换方式 |
环境参数 | |
外壳防护等级 | IP65 |
绝缘电阻 | 20MΩ以上（500VDC） |
环境光照 | 100mm时：（白炽灯：10000lux以下；日光：20000lux以下） 150mm时：（白炽灯：2000lux以下；日光：4000lux以下） |
环境温度 | -10至+50℃（无冻结） |
存放环境温度 | -25至+75℃（无冻结） |
相对湿度 | 35至85%RH（无凝结） |
