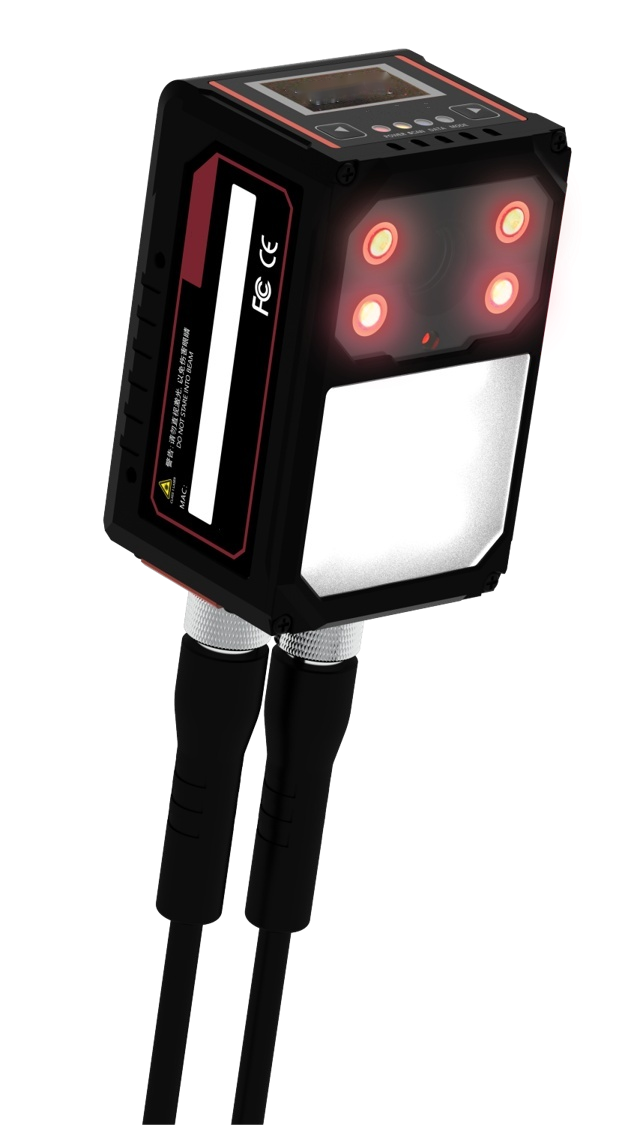

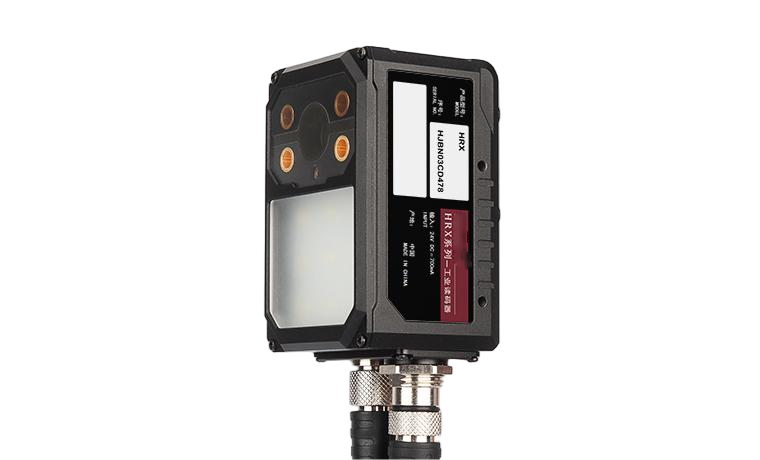

固定式读码器HRX系列

能够在更换不同检测对象的情况下，一键调好参数保存，无需手动进行大量调试，从而缩短停机时间，提高生产效率。

灵活解码编辑能力：

采用专利智能图像算法，支持复杂应用场景和多种业务功能，无需另外购置解码软件。

采用可调焦设计镜头，30至1500mm 距离都可稳定读取，能够在更换不同检测对象的情况下自动对焦，无需手动调试。

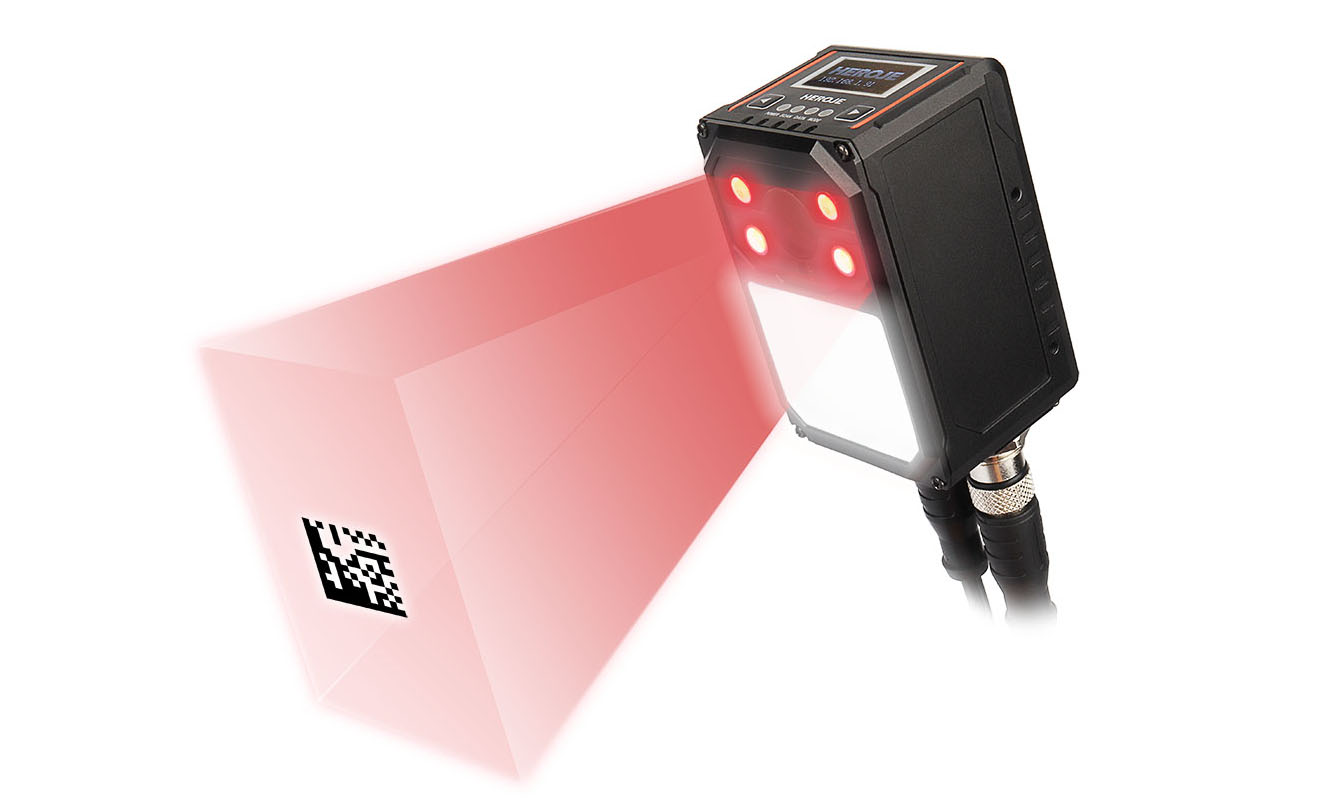

点激光瞄准器：

精确提供扫描指示，准确指示扫描区域。

偏振多光源：

配备多组可调节光源，带有偏振光功能，能轻松应对各种反光等复杂DMP码

高防护等级：

可达IP65工业防护等级，适应各种恶劣应用环境。

类型

标准型

广角型

高像素型

高像素广角型

接收器

传感器

CMOS 图像传感器

像素数

1280*1080

1920*1080

发射器

照明光源

分组可控的多组功能光源（高亮白光和高亮红光）

指示器光源

激光650nm

对焦调整

自动对焦

读取规格

支持的符号

2D

QRCode、PDF417、DataMatrix;等

条形码

EAN13、EAN8、UPC-A、UPC-E,、Code128、Code39、Code93、

Code32、I25、D25、Code11、MIS、DataBar、CodaBar等

最小分辨率

2D

0.127mm

条形码

0.076 mm

读取距离

30mm~1500mm(自动对焦)

30mm~800mm(自动对焦)

30mm~1500mm(自动对焦)

30mm~800mm(自动对焦)

读取查看范围

85 ×70mm

175 ×145mm

115 ×70mm

235 ×145mm

(300 mm 时的典型示例)

(300 mm 时的典型示例)

输入 /   输出规格

控制输入

点数

2路(默认配线1路)

输入类型

2*IN（光耦隔离）

最大额定值

26.4V

最小 ON 电压

5V

最大 OFF 电流

5uA或更低

控制输出

点数

2路(默认配线1路)

输出类型

2*OUT（光耦隔离）

最大额定值

40V

最大负载电流

500mA

OFF 时的泄露电流

100nA或更低

ON 时的残余电压

0.13V或更低

Ethernet

通信标准

符合IEEE802.3 1000BASE-TX

支持的协议

Raw,Modbus-TCP,TCP,UDP

串行通信

通信标准

符合RS-232C

传输速度

2400、4800、9600、14400、19200、38400、57600、115200bps

支持的协议

Raw,Modbus-RTU

USB

通信标准

符合USB2.0High Speed,兼容USB 1.1 Full Speed

环境抗耐性

外壳防护级

IP65

环境温度

-5°C至 +65℃

存储环境温度

-20°C至 +70℃

相对湿度

35%RH～85%RH（无凝结）

存储环境湿度

35%RH～85%RH（无凝结）

环境亮度

阳光 : 10000 lux、白炽灯 : 6000 lux、荧光灯 : 2000 lux

工作环境

无尘埃或无腐蚀性气体

耐震动

10 至 55 Hz: 双倍振幅 0.75 mm/X、Y 和 Z 方向各 3 小时

额定值

电源电压

12V ～ 24V DC

电流消耗

800 mA

重量

242g
