自聚焦激光测振仪

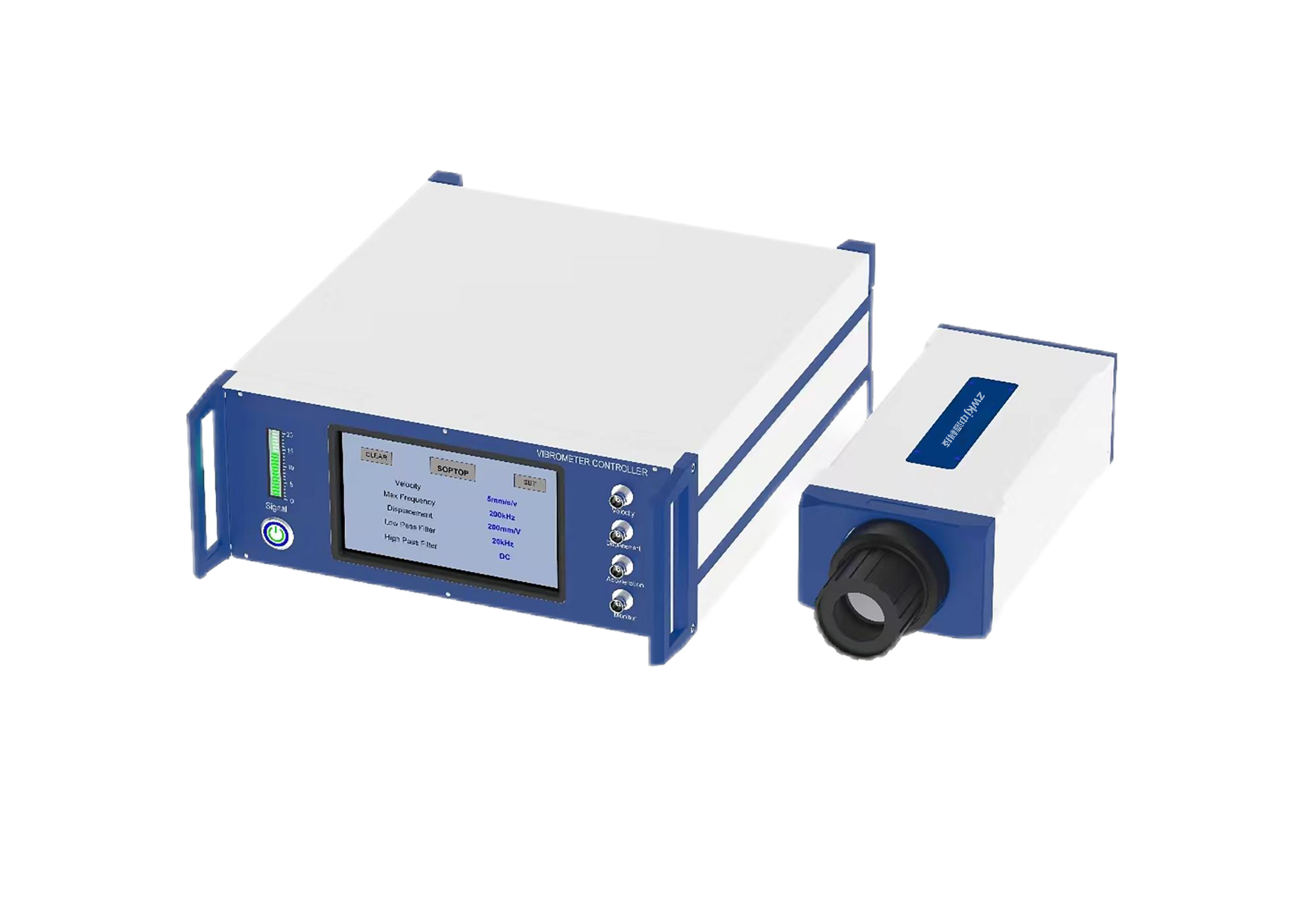

LV-AS30-0811自聚焦激光测振仪

尺寸（L*W*H）

382×120×80mm

重量

3.6kg

激光波长

He-Ne laser 632.8nm

激光功率

＜1mW

激光安全等级

Class II

聚焦方式

手动聚焦、自动聚焦、远程聚焦、遥控手柄聚焦

最小工作距离

0.35m

频率范围

DC-3MHz,30kHz-25MHz

工作距离

0.35m-20m

最大测试速度

±12m/s

最大测量位移

±2m

速度分辨率

优于0.001μm/s/√Hz

位移分辨率

优于0.31pm

滤波设置

高通、低通滤波，跟踪滤波

最大线性误差

＜±1.00%

输出电压范围

±10V

模拟输出

BNC接口输出

数字输出

RJ45千兆以太网口

低通滤波器

500Hz,1kHz,2kHz,10kHz,20kHz,40kHz,50kHz,80kHz,100kHz,160kHz,250kHz,

320kHz,500kHz,1000kHz,1500kHz,3000kHz(VD-21/DD-32解码器)

100kHz,1MHz,2MHz,4MHz,10MHz,25MHz (DD-25M解码器)

跟踪滤波器（选配）

Slow，Medium， Fast，Off

信号电平显示

反光信号强度显示、DC电压信号输出（BNC接口，0...5V）

显示

带交互式菜单引导设置的彩色屏

工作温度

+3 °C … +45 °C

存储温度

-10 °C … +65 °C

相对湿度

<90%

供电电源

100...240 VAC±10 %, 50/60 Hz

防护等级

IP54

常用解码器

速度解码卡

描述

带宽

量程档位

最大测量速度

最佳速度分辨率

VS-03

中频速度解码器

0-50kHz

3

±500mm/s

0.1μm/s/√Hz

VD21

宽带数字速度解码器

0-3MHz

21

±12m/s

0.001μm/s/√Hz

位移解码卡

描述

带宽

量程档位

最大测量速位移

最佳位移分辨率

DD32

宽带数字位移解码器

0-3MHz

32

±2m

0.31pm

DD-25M

超宽带数字位移解码器

30kHz-25MHz

16

±500μm

0.31pm
