光谱共焦传感器
光谱共焦优势多功能光谱共焦传感器
我们的光谱共焦传感器通过高品质光学镜头沿着光轴在不 同距离而非单个点上聚焦白光 , 所有的可见光波段都在焦 点上。这种多功能的光学传感器为测量技术开辟了新的维度。
任何材料都可测试-非透明/透明材料,漫反射/反射,吸收,彩色,粗糙 / 抛光
同轴测试避免了阴影的影响
极高的斜面接受度和数值孔径使得可测量角度在反射表面可达30度,漫射率表面 >80度
极高的 Z 轴分辨率和精度 - 无需 Z 轴扫描获取测试结果,每个测试点都可传递—个测试值
小且恒定的光斑尺寸可实现极高的横向分辨率
光学探头完全被动,无需移动任何部件或者嵌入电路 - 可保证极高的热稳定性,长时间的可靠性和重复性

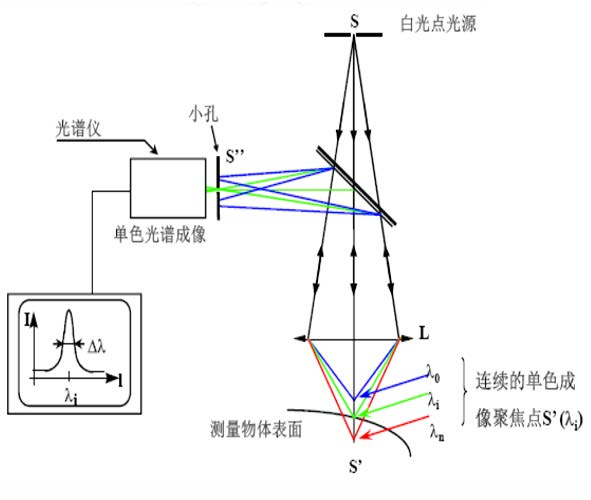

光谱共焦原理
光谱共焦探头选型
通用探头系列
探头型号 | 2030A30 | 3040A15 | 3030A21 |
测量范围 [mm] | ±1.5 | ±2 | ±1.5 |
工作距离 [mm] | 20 | 30 | 30 |
测量精度[um] | ±0.36 | ±0.48 | ±0.42 |
可测倾角 [deg] | ±30º | ±15º | ±21º |
最小光斑直径 [um] | 39 | 17 | 35 |
镜头重量 [g] | 540 | 96 | 328 |
镜头长度 [mm] | 120 | 74 | 121 |
镜头直径 [mm] | 42/58 | 24/30 | 34/44 |
大角度探头系列
探头型号 | 1506A40 | 1512A39 | 1520A39 | 1524A38 |
测量范围 [mm] | ±0.3 | ±0.6 | ±1 | ±1.2 |
工作距离 [mm] | 15.5 | 15 | 15 | 15 |
测量精度[um] | ±0.15 | ±0.28 | ±0.36 | ±0.41 |
可测倾角 [deg] | ±40º | ±39º | ±39º | ±38º |
最小光斑直径 [um] | 10 | 10 | 10 | 10 |
镜头重量 [g] | 393 | |||
镜头长度 [mm] | 149 | |||
镜头直径 [mm] | 25/45 | |||
小量程探头系列
探头型号 | 1502A24 | 1504A23 | 1505A20 | 1507A19 |
测量范围 [mm] | ±0.1 | ±0.2 | ±0.25 | ±0.35 |
工作距离 [mm] | 15.5 | 15.5 | 14 | 14 |
测量精度[um] | ±0.13 | ±0.25 | ±0.28 | ±0.36 |
可测倾角 [deg] | ±24º | ±23º | ±19º | ±18º |
最小光斑直径 [um] | 7 | 8 | 8 | 8 |
镜头重量 [g] | 106 | 125 | ||
镜头长度 [mm] | 89 | 127 | ||
镜头直径 [mm] | 24 | 24 | ||
中长工作距探头系列
探头型号 | 6304A17 | 6306A16 | 6308A16 | 6310A15 |
测量范围 [mm] | ±2 | ±3 | ±4 | ±5 |
工作距离 [mm] | 66 | 65 | 64 | 63 |
测量精度[um] | ±0.58 | ±0.62 | ±0.73 | ±0.95 |
可测倾角 [deg] | ±17º | ±16º | ±16º | ±15º |
最小光斑直径 [um] | 29 | 30 | 30 | 31 |
镜头重量 [g] | 450 | |||
镜头长度 [mm] | 150 | |||
镜头直径 [mm] | 32/47 | |||
超长工作距探头系列
探头型号 | 12010A8 | 13010A8 | 14050A8 | 15070A8 | 16050A8 | 17010A8 | 18010A8 |
测量范围 [mm] | ±5 | ±15 | ±25 | ±35 | ±25 | ±15 | ±5 |
工作距离 [mm] | 120 | 130 | 140 | 150 | 160 | 170 | 180 |
测量精度[um] | ±5.1 | ±5.6 | ±6.3 | ±6.8 | ±6.3 | ±5.7 | ±5.9 |
可测倾角 [deg] | ±8º | ±8º | ±8º | ±8º | ±8º | ±8º | ±8º |
| 75 | 75 | 75 | 76 | 75 | 75 | 75 |
镜头重量 [g] | 498 | ||||||
镜头长度 [mm] | 133 | ||||||
镜头直径 [mm] | 27/47 | ||||||
其他系列按需定制
光谱共焦控制器选型

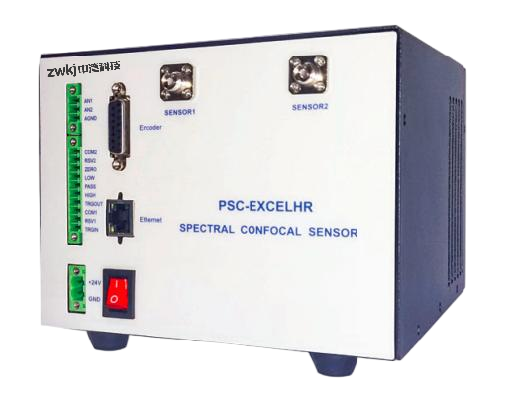

PSC-EXCELHR控制器
PSC-EXCELHR 传感器可实现高精度无接触距离和厚度测量。因此，非常适合用于位置和尺寸、 形貌、 轮廓等应用，以及玻璃或塑料涂层的厚度测量。PSC-EXCELHR 在狭小空间亦具有很大的灵活性。紧凑的控制器和光学探头通过光纤连接。这使得它可以单独将光学探头与控制器分开。此外，探头不包含任何影响测量准确性的移动部件或发热电子元件。
型号 | PCS-EXCELHR | ||
测量模式 | 位移/厚度 | 光源 | 白色 LED 光源 |
测试量程 | 取决于所选探头 | 光纤长度 | 5m,10m 可选 |
测量精度 | 取决于所选探头 | 网线长度 | 3m,5m 可选 |
采样频率 | Max.1.5KHz | 工作温度 | 5-40℃ |
可接探头数量 | 1 | 存储温度 | -30℃-70℃ |
数字信号输出 | 网口 | 防护等级 | IP40 |
传输速率 | 100 Mbit | 尺寸 | 163×168×80mm |
与外部设备同步 | 触发输入， 3 轴编码输入 | 重量 | 2.5kg |
编码器信号 | Max.3 轴差分 | 电源 | 24V DC |
I/O 接口 | 输入输出 TTL（ 24V）， NPN/PNP | 其它功能 | 可定制 |
PSC-EXCELSE控制器
合适的产品用于合适的测量任务
作为PSC-EXCELSE控制器系列中成功的产品, 第二代控制器经改进后更加适合如今的工业应用需求。 新的高性能电子器件结合高速以太网接口, 高强度白光LED和高灵敏度的探测器, 使控制器可实现30000次每秒的测量速度和高测量精度。 新—代控制器配置了自动光源控制装置, 可实现非接触式距离、 形貌和厚度的测试, 测量具有极高的精度和复现性, 甚至在测试环境波动的情况下都相当稳定。
型号 | PCS-EXCELSE | ||
测量模式 | 位移/厚度 | 光源 | 白色 LED 光源 |
测试量程 | 取决于所选探头 | 光纤长度 | 5m,10m 可选 |
测量精度 | 取决于所选探头 | 网线长度 | 3m,5m 可选 |
采样频率 | Max. 30KHz | 工作温度 | 5-40℃ |
可接探头数量 | 2 | 存储温度 | -30℃-70℃ |
数字信号输出 | 网口 | 防护等级 | IP40 |
传输速率 | 100 Mbit | 尺寸 | 190×168×135mm |
与外部设备同步 | 触发输入， 6 轴编码输入 | 重量 | 2.6kg |
编码器信号 | Max.6 轴差分 | 电源 | 12V DC |
I/O 接口 | 输入输出 TTL（ 24V）， NPN/PNP | 其它功能 | 可定制 |
