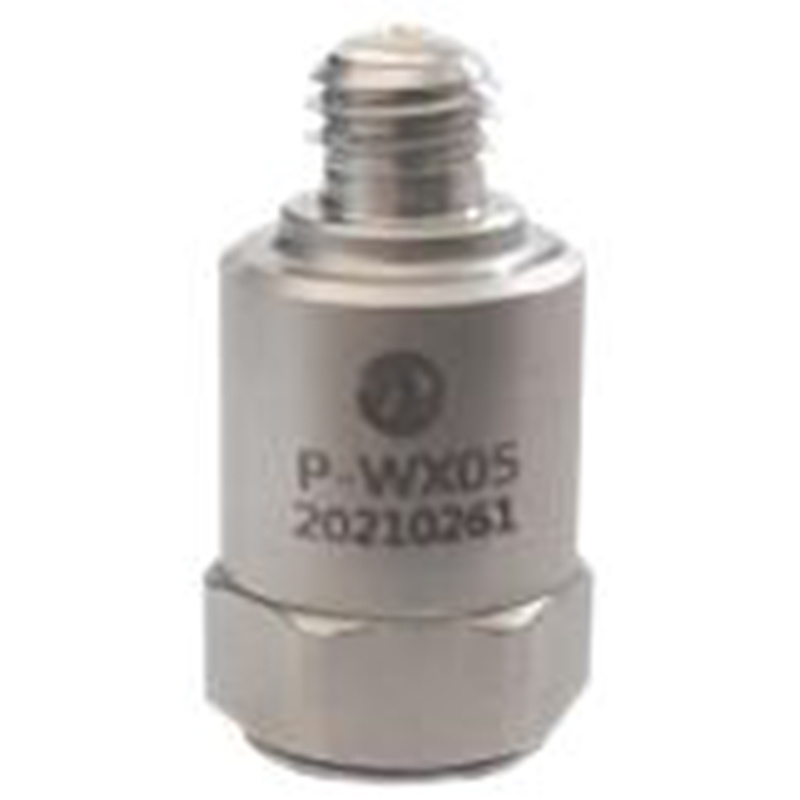

加速度传感器I-WX系列

分享
微信
新浪微博
QQ
QQ空间
豆瓣网
百度贴吧
信号类型：电压（IEPE）
轴 向：单轴
特点：结构稳定，可靠性高，刚度高；响应快；加速度值大
温度范围宽；剪切结构减少环境影响
应用：用于碰撞；爆炸；跌落；冲击试验
类型 加速度传感器
规格 I-WX系列
400-666-0032
立即预定
产品详情

产品详情

I-WX051-0811

技术指标

性能指标
灵 敏 度：10mV/g
量    程： ±500g
频    响： 1-10K
横    向： ≤5%
非 线 性： ≤1%
分 辨 率： NA
谐振频率： 40kHz


电器特性
工作电压： +18~28VDC
恒流激励： +2~10mA
偏置电压： 11±1V
输出极性： 正极性
电器隔离： 否

物理特性
输出方式：M5
安装方式：M5孔
传感元件：陶瓷/剪切
壳体材料：不锈钢
密封方式：激光焊接
尺    寸：Φ10*17.5mm
重    量：6g
工作温度：-40~121°

产品尺寸图

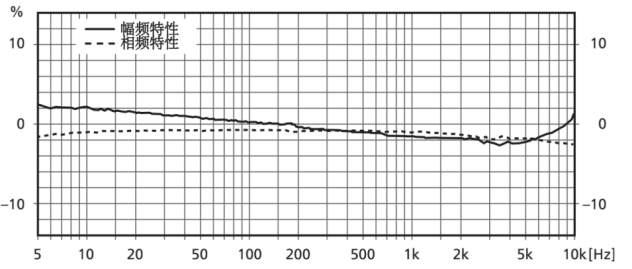

典型频响曲线


I-WX052-0811


技术指标

性能指标
灵 敏 度：50mV/g
量    程： ±100g
频    响： 1-10K
横    向： ≤5%
非 线 性： ≤1%
分 辨 率： 0.001g
谐振频率： 40kHz

电器特性
工作电压： +18~28VDC
恒流激励： +2~10mA
偏置电压： 11±1V
输出极性： 正极性
电器隔离： 否

物理特性
输出方式：M5
安装方式：M5孔
传感元件：陶瓷/剪切
壳体材料：不锈钢
密封方式：激光焊接
尺    寸：Φ10*17.5mm
重    量：6g
工作温度：-40~121°

产品尺寸图


典型频响曲线


I-WX053-0811


技术指标

性能指标
灵 敏 度：100mV/g
量    程： ±50g
频    响： 1-10K
横    向： ≤5%
非 线 性： ≤1%
分 辨 率： 0.001g
谐振频率： 40kHz

电器特性
工作电压： +18~28VDC
恒流激励： +2~10mA
偏置电压： 11±1V
输出极性： 正极性
电器隔离： 否

物理特性
输出方式：M5
安装方式：M5孔
传感元件：陶瓷/剪切
壳体材料：不锈钢
密封方式：激光焊接
尺    寸：Φ10*17.5mm
重    量：6g
工作温度：-40~121°

产品尺寸图


典型频响曲线

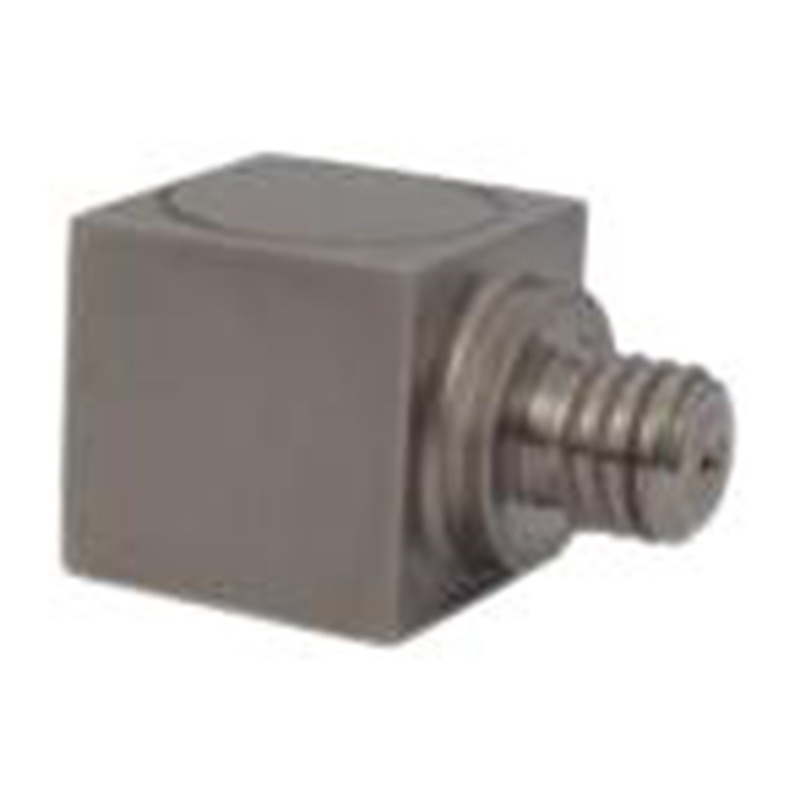

I-WX061-0811


技术指标

性能指标
灵 敏 度：10mV/g
量    程： ±500g
频    响： 1-10K
横    向： ≤5%
非 线 性： ≤1%
分 辨 率： 0.001g
谐振频率： 40kHz

电器特性
工作电压： +18~28VDC
恒流激励： +2~10mA
偏置电压： 11±1V
输出极性： 正极性
电器隔离： 否

物理特性
输出方式：M5
安装方式：M3孔
传感元件：陶瓷/剪切
壳体材料：不锈钢
密封方式：激光焊接
尺    寸：10*10*10mm
重    量：8g
工作温度：-40~121°

产品尺寸图


典型频响曲线

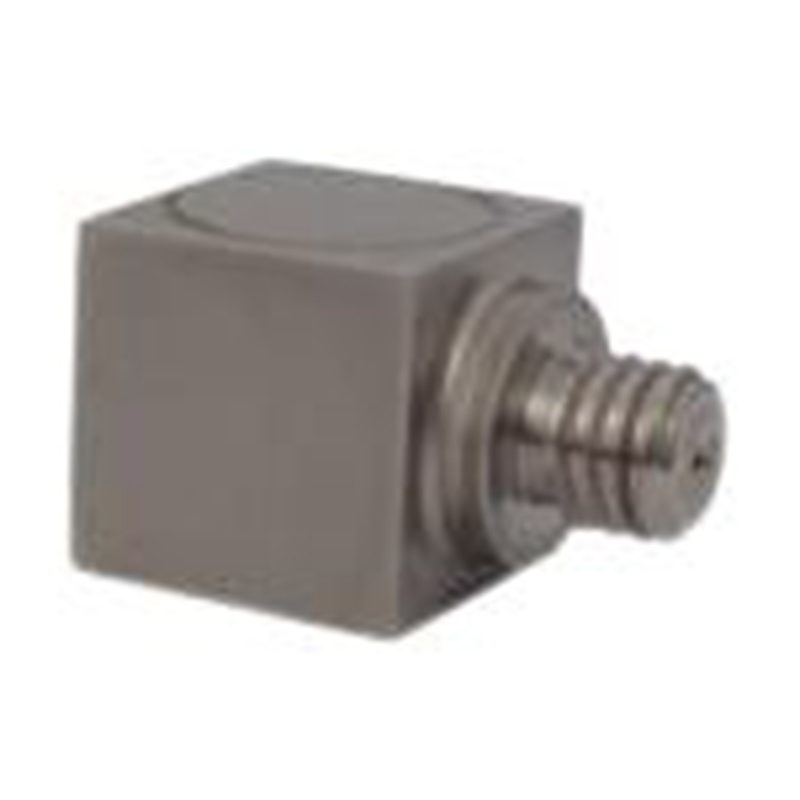

I-WX062-0811


技术指标

性能指标
灵 敏 度：50mV/g
量    程： ±100g
频    响： 1-10K
横    向： ≤5%
非 线 性： ≤1%
分 辨 率： 0.001g
谐振频率： 40kHz

电器特性
工作电压： +18~28VDC
恒流激励： +2~10mA
偏置电压： 11±1V
输出极性： 正极性
电器隔离： 否

物理特性
输出方式：M5
安装方式：M3孔
传感元件：陶瓷/剪切
壳体材料：不锈钢
密封方式：激光焊接
尺    寸：10*10*10mm
重    量：8g
工作温度：-40~121°

产品尺寸图


典型频响曲线


I-WX063-0811


技术指标

性能指标
灵 敏 度：100mV/g
量    程： ±50g
频    响： 1-10K
横    向： ≤5%
非 线 性： ≤1%
分 辨 率： 0.001g
谐振频率： 40kHz

电器特性
工作电压： +18~28VDC
恒流激励： +2~10mA
偏置电压： 11±1V
输出极性： 正极性
电器隔离： 否

物理特性
输出方式：M5
安装方式：M3孔
传感元件：陶瓷/剪切
壳体材料：不锈钢
密封方式：激光焊接
尺    寸：10*10*10mm
重    量：8g
工作温度：-40~121°

产品尺寸图


典型频响曲线



附    件：
1、传感器包装盒1份      2、传感器合格证1份    3、传感器线缆长度需定制
